Xilinx DDS Compilerを使ってみた-1-

AM送信波の元となる搬送波をDDS Compilerで作成してみる。

いつも通りPlanAheadを立ちあげてIPを追加します。
Project Managerの所にある「IP Catalog」を選択

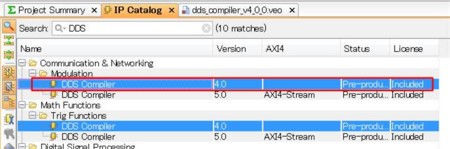

IP Catalogが表示されたら、Searchに「DDS」を入力すると
DDS Compilerが出てくる。
今回はAXIに接続しないIPを使うので4.0の方をダブルクリック

これからDDSの設定をしていく。
System Clockは10MHz
Output Width 16bit
中波の音質を考えるとここまで必要ではないと思うが一応16bitにしておく。

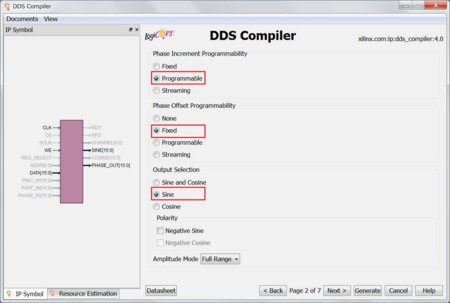

Phase Incrementは周波数を可変にするので「Programmable」にする。
Phase Offsetは必要ないのでFixid
Output Selectionはサイン波だけあれば良いので「Sine」を選択

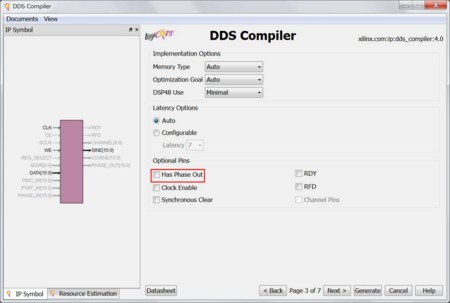

Phase Out出力は必要ないのでチェックを外す

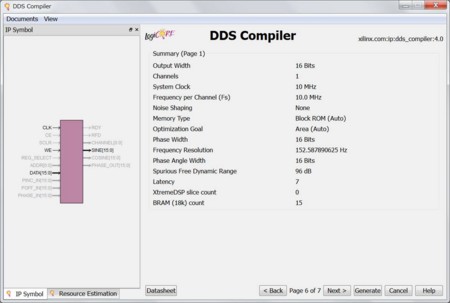

Nextを何回か押すと一覧が表示される。
問題なければ「Generate」でIPを生成する。

これでIPが生成される。
次にIPをインスタンスする方法を記載する。

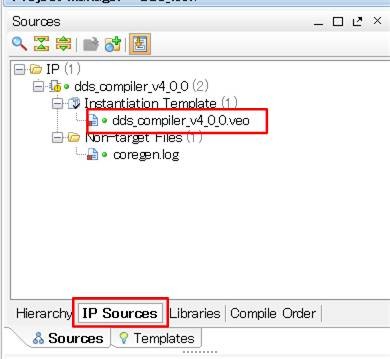

「IP Sources」の中に.veoというファイルがあり
これがインスタンスするテンプレートファイルになっている。

開くと以下記述があるのでこれを使う

//----------- Begin Cut here for INSTANTIATION Template ---// INST_TAG
dds_compiler_v4_0_0 your_instance_name (
  .clk(clk), // input clk
  .we(we), // input we
  .data(data), // input [15 : 0] data
  .sine(sine) // output [15 : 0] sine
);
// INST_TAG_END ------ End INSTANTIATION Template ---------

さくっとテストベンチ書いて動作させたのが以下波形
dataとweで加算量を指定するとsineから値が出力される。
遅延量は特に指定していないので9Clockになっている。

Xilinx DDS Compilerを使ってみた-2-

前回の続き

DDSに入力する加算量と周波数は以下数式の関係がある。

変形するとこんなかんじ

この式から実際にAMラジオで使える周波数の搬送波を作成してみる。
中波放送は531kHzから1602kHzまで9kHz刻みで放送されている。

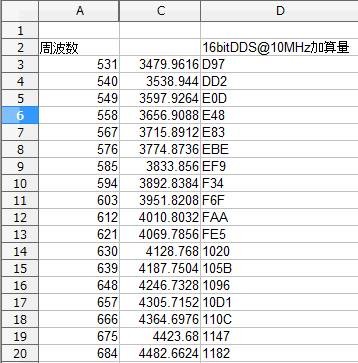

Excelを使って中波帯の加算量を計算した。

では531kHzと1602kHzをRTLシミュレーションで出力してみる。
テストベンチ内で$fwriteを使ってファイルにsineの値をダンプして
Excelでグラフにした。

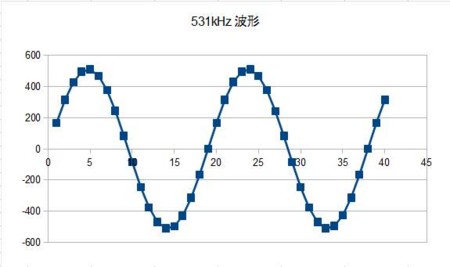

まずは531kHz

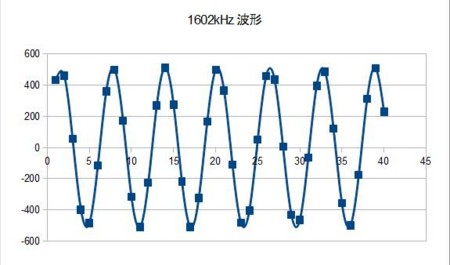

続いて1602kHz

理論値では問題無さそうです。
今DACを注文しているので受け取り次第これを外部へ出力してみます。
